La révision de la norme NF C 15-100 en août 2024 impose désormais des règles strictes pour sécuriser les installations solaires domestiques, rendant le raccordement direct au tableau obligatoire depuis le 1er septembre 2025.
Pourtant, une erreur de câblage ou l’oubli d’un coffret de protection AC peut transformer votre projet d’autoconsommation en un risque réel d’incendie ou d’électrocution. Nous allons détailler ensemble les étapes pour réussir votre branchement photovoltaique tableau afin de garantir la conformité de votre installation et la sécurité de votre foyer.
Le branchement photovoltaïque au tableau : les bases pour ne pas se tromper
Le raccordement photovoltaïque impose un coffret AC avec protection différentielle 30mA et parafoudre, relié au tableau principal par des câbles de 6mm² minimum. Cette installation, soumise à la norme NF C 15-100, garantit la sécurité contre les surcharges et l’électrocution lors du trajet du courant.
Comprendre comment l’énergie circule depuis votre toit permet de mieux appréhender l’utilité de chaque composant du coffret de protection.
Comprendre le trajet de l’électron du panneau à vos appareils
Le silicium des panneaux capture les photons pour générer un courant continu. Cette énergie brute reste inutilisable pour vos équipements domestiques sans une transformation préalable indispensable.
L’onduleur joue un rôle central. Il transforme le courant continu en alternatif 230V. Cette étape synchronise votre production avec la fréquence du réseau. C’est le cœur du système.
L’électricité est enfin injectée dans votre circuit. Elle alimente vos appareils en priorité. Seul le surplus éventuel est ensuite redirigé vers le réseau public.
Pour des configurations spécifiques, consultez notre guide sur le branchement triphasé 5 fils sur 4 fils afin d’adapter votre installation.
Pourtant, malgré cette simplicité, certains seraient tentés de court-circuiter les règles en utilisant une prise murale classique.
Pourquoi oublier définitivement le branchement sur une simple prise
Injecter une forte puissance constante sur une prise standard présente des risques d’incendie. Ces socles ne sont pas dimensionnés pour cet usage. Les fils peuvent chauffer dangereusement.
Une prise classique ne supporte pas une charge maximale en continu. Le risque de surchauffe est un phénomène plutôt répandu sur les installations vétustes.
Les kits « Plug and Play » sont limités en puissance par la loi. Au-delà de ces seuils, une ligne électrique dédiée et sécurisée devient obligatoire.
Un branchement sauvage expose à un revers normatif. En cas de sinistre, les assurances peuvent invalider votre contrat. Une installation fixe reste l’idéal.
La sécurité passe par des composants dédiés. Un tableau bien dimensionné protège durablement votre foyer.
Normes et dispositifs de sécurité : le bouclier de votre maison
Mais au-delà du simple branchement, c’est le respect strict des règles de sécurité qui protège réellement votre foyer contre les incidents électriques.
NF C 15-100 et guides UTE : le cadre légal strict
La norme NF C 15-100 constitue le socle de toute installation électrique. Elle définit précisément les sections de câbles et les protections. C’est la référence absolue pour l’habitat résidentiel.
Le guide UTE C15-712-1 complète ce dispositif technique. Ce document détaille les spécificités propres au photovoltaïque. Il traite notamment de la séparation nécessaire des circuits AC et DC.
Pour garantir la conformité, plusieurs points sont vérifiés par le CONSUEL :
- Respect rigoureux des distances d’isolement.
- Étiquetage obligatoire de tous les coffrets.
- Présence d’un schéma électrique à jour.
- Coupure d’urgence immédiatement accessible.
Disjoncteurs, différentiels et parafoudres : vos gardes du corps
Le disjoncteur différentiel 30mA joue un rôle vital. Il détecte instantanément les fuites de courant. C’est votre protection principale contre les chocs électriques directs.
Le parafoudre est tout aussi utile. Il protège l’onduleur et vos appareils contre les surtensions atmosphériques. Son installation dépend souvent de votre zone géographique.
| Dispositif | Rôle principal | Risque évité |
|---|---|---|
| Interrupteur différentiel | Protection des personnes | Électrocution |
| Disjoncteur magnétothermique | Protection des circuits | Surchauffe et incendie |
| Parafoudre AC | Évacuation des surtensions | Destruction de l’onduleur |
| Sectionneur DC | Coupure manuelle solaire | Arc électrique en maintenance |
L’importance capitale d’une mise à la terre irréprochable
L’interconnexion des cadres métalliques des panneaux est indispensable. Ils doivent tous être reliés au collecteur de terre. Cela évite que la structure ne devienne conductrice.
Une mauvaise terre compromet gravement la sécurité incendie. Des arcs électriques peuvent alors se générer. Ces arcs sont souvent à l’origine des départs de feu.
La terre évacue efficacement les courants de défaut. C’est une véritable assurance vie pour votre installation solaire.
Vous pouvez consulter ce guide si votre disjoncteur enclenché mais pas de courant pour diagnostiquer d’éventuels problèmes de terre.
La technique pure : brancher vos panneaux comme un pro
Une fois le cadre sécuritaire posé, il faut se pencher sur la manipulation concrète du courant et le choix du matériel adapté.
Transformer le courant : le passage du DC vers l’AC
Les cellules solaires produisent naturellement du courant continu (DC). Ce courant circule toujours dans un seul sens. Pourtant, votre tableau électrique domestique exige impérativement du courant alternatif (AC).
L’onduleur central gère toute la chaîne de panneaux en un bloc. À l’inverse, les micro-onduleurs se placent derrière chaque panneau. Ils optimisent ainsi la production si une ombre portée apparaît.
Gère toute la série de panneaux. Câblage plus simple mais sensible aux ombres.
Un par module. Optimise chaque panneau individuellement. Idéal pour toits complexes.
Votre choix final dépendra surtout de la configuration de votre toit. Chaque option technique possède ses propres avantages spécifiques.
Vérifiez aussi votre branchement plaque induction 5 fils. Comparez bien les puissances totales.
Dimensionner les câbles pour éviter la surchauffe
La section d’un câble se choisit selon l’intensité du courant. Un fil trop fin chauffe par effet Joule. Cela crée un risque majeur de court-circuit.
La chute de tension est un autre piège fréquent. Si la distance augmente, la tension finit par baisser. Vous perdez alors bêtement des kilowattheures en route.
Prenons un exemple concret pour votre installation. Pour 3kW sur 20 mètres, le 6mm² est souvent utilisé. Consultez toujours les abaques officiels.
Une section adaptée sécurise votre investissement. Elle garantit surtout un rendement optimal sur le long terme.
Raccorder un système de stockage par batterie
Ajouter des batteries permet de profiter de l’autoconsommation nocturne. Le raccordement nécessite alors un onduleur hybride spécial. Cet appareil gère les flux d’énergie intelligemment.
Le gestionnaire d’énergie joue un rôle de chef d’orchestre. Il décide du moment idéal pour charger la batterie. Il privilégie toujours vos appareils en fonctionnement.
- Type de batterie : Lithium-ion
- Capacité de décharge
- Cycle de vie
- Compatibilité avec l’onduleur
De la théorie à la pratique : les étapes du raccordement physique
Maintenant que le matériel est choisi, passons aux mains dans le cambouis pour l’installation physique des composants.

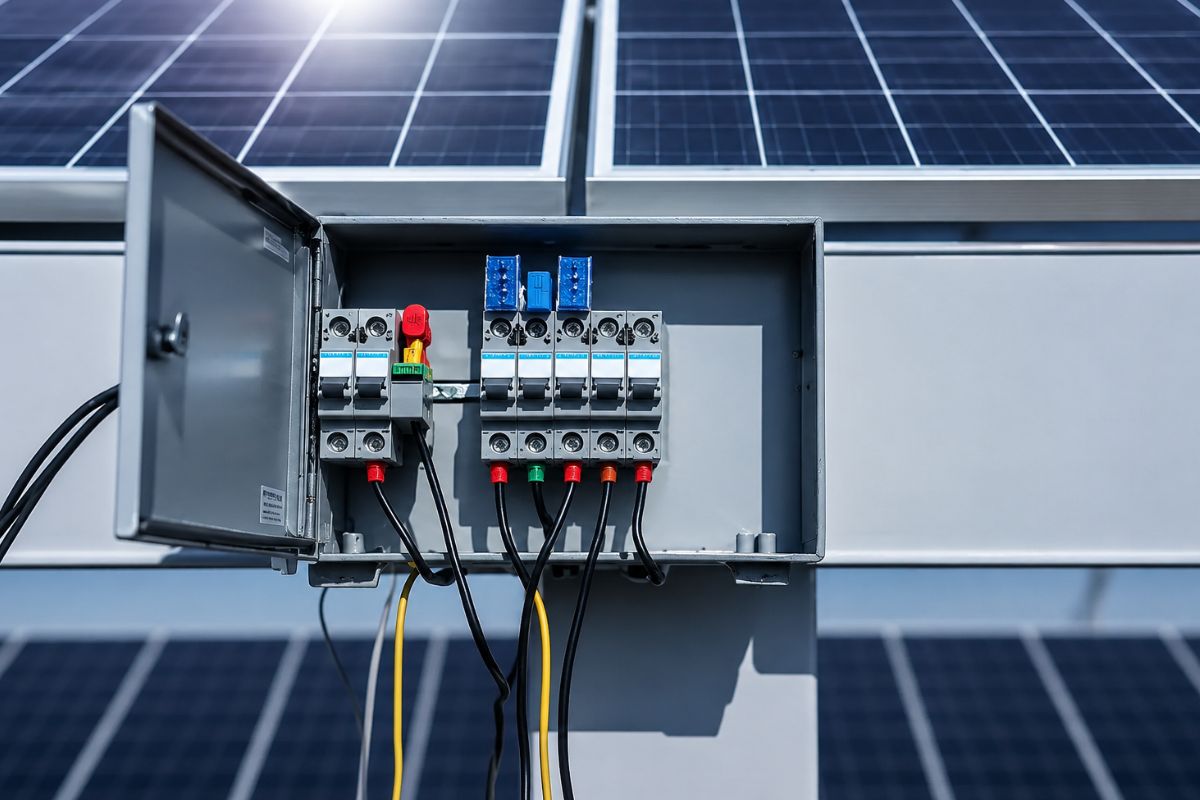

Installer le coffret de protection entre l’onduleur et le tableau
Fixez solidement le coffret AC. Placez-le impérativement à proximité du tableau principal. Les connexions s’effectuent ensuite sur les borniers dédiés.
Réalisez le pontage vers les peignes. Utilisez des cordons de repiquage avec une section adaptée. La connexion doit rester ferme, sans aucun jeu.
Vérifiez méticuleusement le serrage des bornes. Un mauvais contact crée des points chauds dangereux. Utilisez un tournevis dynamométrique pour garantir une précision optimale.
Coupez toujours le courant. Vérifiez l’absence de tension avant toute manipulation dans votre tableau.
- Fixation murale du coffret AC près du tableau principal.
- Raccordement des câbles sur les borniers dédiés.
- Pontage vers les peignes avec des cordons de section adaptée.
- Serrage final des bornes au tournevis dynamométrique.
Checklist du matériel et outils indispensables pour l’intervention
Préparez vos outils spécifiques avant de commencer. La pince à sertir MC4 est indispensable pour les connecteurs. Un multimètre vérifiera la polarité électrique.
- Tournevis isolés 1000V
- Pince à dénuder
- Embouts de câblage
- Étiquettes de signalisation
- Testeur de tension (VAT)
N’oubliez pas les petits consommables. Prévoyez des colliers de serrage résistants aux UV pour fixer les câbles extérieurs.
Anticipez vos besoins. Une bonne préparation évite les allers-retours inutiles au magasin de bricolage.
Paperasse et conformité : valider votre installation sereinement
Le chantier physique est terminé, mais l’aventure ne s’arrête pas là : il faut maintenant officialiser votre production auprès des autorités.
Le passage obligé du CONSUEL pour dormir tranquille
Obtenir l’attestation de conformité est une étape capitale. Le CONSUEL vérifie scrupuleusement que votre installation respecte les normes de sécurité. C’est aussi une garantie indispensable pour votre assureur habitation.
L’inspecteur examine principalement la mise à la terre et les dispositifs de protection AC/DC. Il s’assure que votre schéma électrique est cohérent et sécurisé. Ces points de contrôle évitent tout risque d’accident majeur.
Sans ce document officiel, Enedis refusera systématiquement la mise en service. C’est une étape non négociable pour votre projet.
Le certificat CONSUEL est obligatoire pour la mise en service par Enedis. Il valide la mise à la terre et les protections AC/DC, garantissant ainsi votre couverture assurance.
Consultez notre guide sur le Bricolage pour découvrir d’autres conseils de conformité.
Démarches Enedis et gestion de l’injection sur le réseau
La déclaration de raccordement s’effectue directement en ligne sur le portail Enedis-Connect. Vous devez alors choisir entre l’autoconsommation totale ou la revente de votre surplus. Cette formalité administrative est obligatoire.
Votre compteur Linky joue ici un rôle central. Il mesure précisément votre consommation d’énergie et la quantité d’électricité injectée. Les données de production sont transmises automatiquement au gestionnaire de réseau.
Pour les petites installations, la Convention d’Autoconsommation Sans Injection (CACSI) simplifie grandement les choses. Si vous décidez de vendre votre surplus, un contrat d’achat spécifique devient alors nécessaire. Cette convention formalise votre engagement technique.
Anticiper l’évolution de votre tableau pour de futurs panneaux
Je vous conseille vivement de laisser de la place libre dans votre coffret. Un tableau saturé rend toute extension future complexe et coûteuse. Prévoyez idéalement une réserve modulaire d’au moins 20%.
L’installation d’un tableau divisionnaire est souvent une excellente idée. Si vos panneaux sont éloignés du tableau principal, cela facilite les raccordements ultérieurs. C’est une solution à la fois propre et évolutive.
N’oubliez pas d’anticiper le passage des câbles dès maintenant. Des fourreaux vides installés aujourd’hui vous éviteront de gros travaux demain.
Apprenez à transformer une prise électrique en prise radiateur pour mieux comprendre la modularité de votre installation.
Réussir votre branchement photovoltaïque au tableau exige le respect de la norme NF C 15-100, un coffret de protection AC/DC adapté et une mise à la terre rigoureuse. Sécurisez dès maintenant votre installation pour garantir sa conformité et rentabiliser durablement votre production solaire. Votre autonomie énergétique commence par une connexion parfaitement maîtrisée.
FAQ
Est-il possible de relier soi-même ses panneaux solaires à son tableau électrique ?
Bien qu’il soit techniquement possible de réaliser cette installation si vous avez de solides compétences en électricité, nous vous recommandons vivement de faire appel à un professionnel qualifié. Une intervention experte garantit non seulement la sécurité de votre foyer contre les risques d’électrocution ou d’incendie, mais elle assure également la conformité de votre système aux normes NF C 15-100.
De plus, passer par un installateur certifié est souvent indispensable pour bénéficier des aides de l’État et pour obtenir l’attestation du CONSUEL, une étape obligatoire pour la mise en service de votre installation par Enedis.
Quels sont les éléments indispensables pour un branchement sécurisé ?
Pour connecter vos panneaux en toute sécurité, vous devez impérativement installer un coffret de protection AC entre l’onduleur et votre tableau électrique. Ce boîtier agit comme un véritable bouclier grâce à un interrupteur différentiel de 30mA, des disjoncteurs et un parafoudre qui protègent vos équipements contre les surtensions et les courts-circuits.
Il est également crucial de veiller à la mise à la terre de l’ensemble de la structure métallique des panneaux et de l’onduleur. Enfin, le choix de câbles avec une section adaptée, généralement du 6mm², est primordial pour éviter toute surchauffe dangereuse et limiter les pertes d’énergie durant le transport du courant.
Pourquoi le passage du CONSUEL est-il obligatoire pour mon installation ?
Le passage du CONSUEL est une étape de validation non négociable pour toute installation fixe raccordée au réseau. Cet organisme vérifie que votre montage respecte scrupuleusement les règles de sécurité électrique en vigueur en France. C’est une garantie indispensable pour votre assurance en cas de sinistre.
Sans cette attestation de conformité, le gestionnaire de réseau Enedis refusera systématiquement la mise en service et le raccordement de votre système. Seuls certains kits solaires « Plug and Play » mobiles, qui ne modifient pas l’installation électrique fixe, peuvent être dispensés de cette démarche.
Comment choisir entre un onduleur central et des micro-onduleurs ?
Le choix dépend principalement de la configuration de votre toiture et de votre budget. Un onduleur central gère l’ensemble de vos panneaux en un seul point, ce qui est souvent plus économique. À l’inverse, les micro-onduleurs sont placés derrière chaque panneau, ce qui permet d’optimiser la production si une partie de votre toit subit des zones d’ombre au cours de la journée.
Si vous envisagez de stocker votre énergie, l’onduleur hybride est une excellente solution. Il est capable de gérer intelligemment le flux d’électricité entre vos appareils, le réseau et vos batteries de stockage pour maximiser votre autoconsommation nocturne.
Quelles sont les démarches à prévoir pour vendre son surplus d’électricité ?
Si vous produisez plus d’énergie que vous n’en consommez, vous pouvez injecter ce surplus sur le réseau national. Pour cela, vous devez effectuer une déclaration de raccordement sur le portail en ligne d’Enedis et signer un contrat d’obligation d’achat. Votre compteur Linky se chargera ensuite de mesurer automatiquement l’énergie envoyée sur le réseau pour votre facturation.
N’oubliez pas que cette démarche doit être anticipée, idéalement avant la fin des travaux, pour assurer une transition fluide vers la vente de votre surplus dès que l’installation est opérationnelle.
