Le câblage d’un visiophone vous semble une tâche complexe et intimidante, réservée aux seuls professionnels ? C’est un sentiment plutôt répandu, mais une installation réussie est avant tout une question de méthode et de compréhension des bases. L’idée de tirer des fils, de respecter une polarité ou de séparer les courants peut faire peur, mais la réalité est bien plus accessible. On vous dit tout pour transformer ce défi en une simple formalité, en vous dévoilant les secrets d’un branchement fiable et durable, du choix stratégique du bon câble jusqu’à la connexion de votre portail électrique.
- Câblage visiophone : les secrets d’une installation réussie
- Le bon câble : votre premier choix stratégique
- La polarité : la règle d’or à ne jamais ignorer
- Courant fort, courant faible : la cohabitation impossible
- Aller plus loin : piloter gâche électrique et portail
- Avant de brancher : les derniers gestes qui sauvent

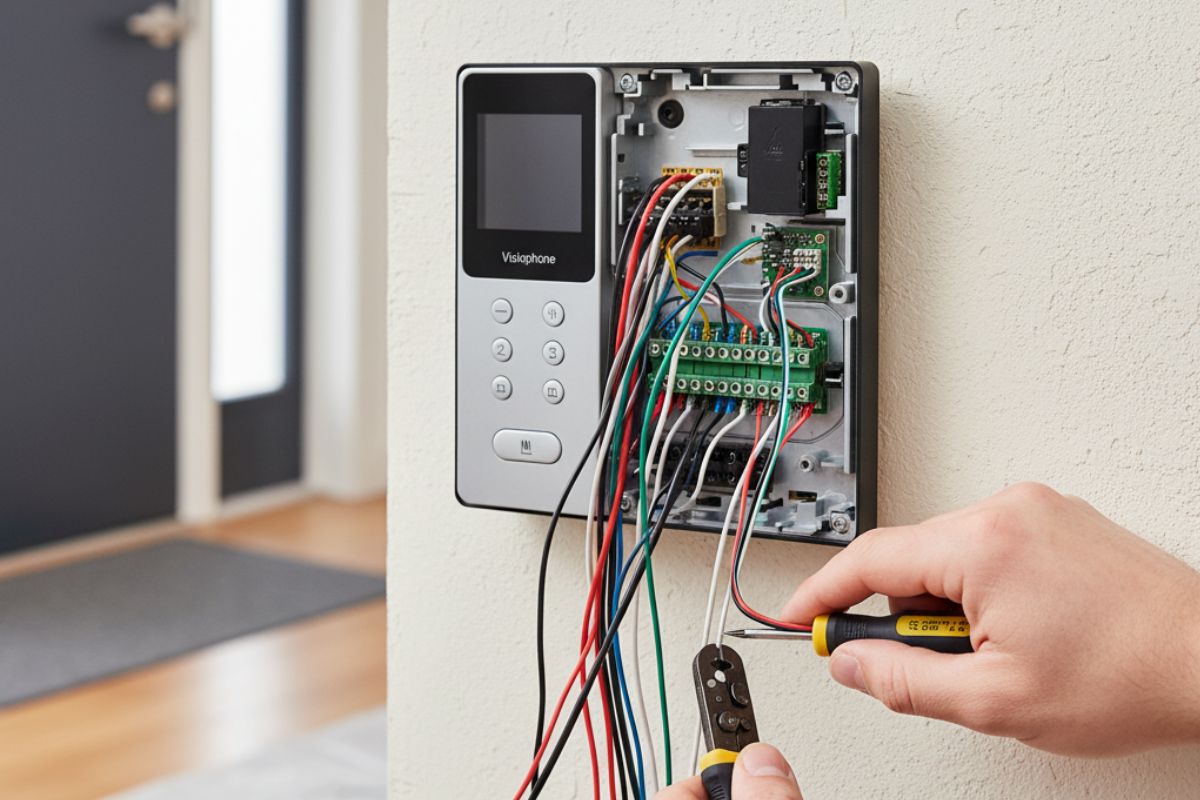

Câblage visiophone : les secrets d’une installation réussie
Le câblage d’un visiophone. Voilà une phrase qui peut provoquer quelques sueurs froides chez le bricoleur, même aguerri. L’idée de tirer des fils, de jongler avec les polarités et les sections de câble semble vite complexe. Une véritable montagne.
Pourtant, la réalité est souvent plus simple. C’est avant tout une question de méthode. Une fois que l’on comprend les principes de base, le brouillard se dissipe. L’objectif ici n’est pas de vous noyer sous un jargon technique ou de décortiquer un mode d’emploi spécifique. Non. Il s’agit de vous donner les clés universelles pour un cablage visiophone réussi.
Car c’est là que tout se joue. Le diable se cache vraiment dans les détails : le bon câble pour la bonne distance, le respect scrupuleux de la polarité, la séparation des courants forts et faibles. C’est ce qui fait la différence entre un système qui fonctionne parfaitement et un autre qui grésille, tombe en panne ou, pire, ne s’allume jamais. Suivez le guide, et le câblage ne sera plus un obstacle.
Le bon câble : votre premier choix stratégique
Choisir le bon câble pour son visiophone n’est pas un détail, c’est la base d’une installation qui fonctionne. Trop souvent, des problèmes d’image qui saute ou de gâche qui refuse de s’ouvrir viennent de là. Un phénomène répandu, mais évitable. On vous explique comment faire le bon choix.
2 fils ou 4 fils : une différence fondamentale
Avant de parler de section, il faut comprendre cette distinction. C’est le point de départ.
Le système à 2 fils est le plus moderne. Son atout majeur est la simplicité, car alimentation, vidéo et audio transitent par la même paire. Idéal en rénovation pour réutiliser un câblage existant. Attention, tout l’équipement doit être compatible avec cette technologie « bus ».
Le système à 4 fils (ou plus) est le standard historique. Ici, chaque fonction a ses propres conducteurs. C’est une solution perçue comme plus robuste, mais qui exige de passer plus de fils. Ce choix dicte le nombre de conducteurs, mais pas leur épaisseur.
La section du câble, une question de distance (et de bon sens)
Voici le point qui cause la majorité des pannes : un câble trop fin sur une longue distance provoque une chute de tension. Le courant perd de sa force et n’arrive pas avec assez de puissance au moniteur. Les conséquences ? Un écran noir, une communication hachée, une gâche capricieuse.
Pour éviter cet écueil, il faut adapter la section du câble à la distance qui sépare votre portail de votre maison. Voici des repères clairs.
| Distance entre la platine de rue et le moniteur intérieur | Section de câble recommandée (en mm²) |
|---|---|
| Moins de 25 mètres | 0,75 mm² |
| Entre 25 et 50 mètres | 1 mm² |
| Entre 50 et 100 mètres | 1,5 mm² |
Ces valeurs sont des standards. Mais un conseil d’or : lisez toujours la notice de votre visiophone. Certains modèles ont des exigences très précises. Pour le type de câble, comme du fil électrique (type H05VV-F) dans une gaine, l’essentiel reste d’avoir la bonne section et le bon nombre de conducteurs.
La polarité : la règle d’or à ne jamais ignorer
Inverser deux fils. Une erreur simple, aux conséquences désastreuses. Si vous ne retenez qu’une chose sur le câblage de votre visiophone, que ce soit celle-ci. Le respect de la polarité n’est pas une recommandation, mais la condition absolue pour que votre installation fonctionne.
La polarité, c’est quoi ? C’est le sens du courant : le « + » et le « -« . Pensez à une pile dans une télécommande. Si vous la mettez à l’envers, ça ne marche pas. Pour un visiophone, c’est pareil, mais en pire.
Une inversion de polarité sur l’alimentation peut griller instantanément les composants électroniques. Un court-circuit, et c’est le drame. Votre matériel neuf devient un presse-papier coûteux, et la garantie ne couvrira pas cette maladresse.
Heureusement, certains modèles intègrent une protection « polarity protect ». Une sécurité qui empêche la catastrophe. L’appareil ne s’allumera pas, mais ne sera pas détruit. Il suffira d’inverser les fils pour que tout rentre dans l’ordre.
Pour éviter les sueurs froides, la méthode est simple :
- Identifiez les bornes : elles sont toujours marquées (+) et (-). Prenez le temps de les repérer.
- Utilisez des fils de couleurs différentes : c’est la base. Rouge pour le plus, noir pour le moins. Tenez-vous à ce code.
- Vérifiez, puis revérifiez avant de brancher. Une minute de contrôle peut vous sauver des centaines d’euros.
Bref, le respect de la polarité n’est pas une option. C’est la clé de voûte d’une installation réussie et durable.
Courant fort, courant faible : la cohabitation impossible
C’est un détail souvent négligé qui différencie une installation de visiophone fiable d’un cauchemar technique. La cohabitation entre câbles de courant fort et faible est un point critique. Les mélanger est la pire erreur possible.
Pourquoi séparer les câbles est non négociable
Pour faire simple, deux univers ne doivent jamais se croiser. Le courant fort (230V) alimente vos appareils. Le courant faible (12V/24V) transporte les signaux vidéo et audio du visiophone. Le problème ? Un câble 230V génère un champ électromagnétique qui perturbe les signaux fragiles du courant faible s’ils sont trop proches.
Les conséquences sont immédiates : grésillements, image qui saute, « neige » à l’écran, ou commandes qui ne répondent plus. Votre visiophone devient vite inutilisable. C’est aussi une question de sécurité et de conformité à la norme NF C 15-100.
Les bonnes pratiques pour une séparation nette
Heureusement, éviter ce désastre est simple en respectant quelques règles de base. Ce n’est pas une option, c’est une nécessité pour la tranquillité de votre installation. Voici ce qu’il faut faire :
- Utiliser des gaines séparées : C’est la règle d’or. Une gaine pour le 230V, une autre (souvent verte) pour le câble du visiophone.
- Ne jamais mélanger les câbles : Même sur quelques centimètres, ne faites jamais passer les deux types de câbles dans la même gaine.
- Respecter une distance de croisement : Si les gaines doivent se croiser, faites-le à 90 degrés pour minimiser les interférences. Évitez de les faire courir en parallèle, collées l’une à l’autre.
- Boîtiers de dérivation dédiés : Utilisez des boîtiers distincts pour les connexions courant fort et faible. Pas de mélange.
Cette séparation est le secret d’une installation stable et durable. C’est un petit effort initial qui vous épargnera bien des maux de tête.
Aller plus loin : piloter gâche électrique et portail
Votre visiophone est plus qu’un simple œil sur votre porte. Il peut devenir la télécommande centrale de vos accès. Une fois le câblage de base maîtrisé, piloter une gâche électrique ou un portail motorisé est l’étape suivante. Et c’est souvent bien plus simple qu’on ne l’imagine.
Le raccordement de la gâche électrique
La plupart des visiophones commandent directement une gâche électrique standard de 12V. Le branchement s’effectue depuis la platine de rue, sur des bornes dédiées. Cherchez simplement les indications « Lock », « Gâche », ou un symbole de clé. Le câblage est direct.
Attention, si votre gâche est plus gourmande en énergie (modèle à émission ou rupture), une alimentation externe sera nécessaire. Le visiophone agira alors comme un simple interrupteur via un relais pour donner l’ordre.
Le mystère du « contact sec » pour votre portail
Voici un terme qui intimide souvent : le contact sec. Pourtant, le concept est d’une simplicité désarmante. Le visiophone ne va JAMAIS alimenter le moteur de votre portail. Jamais.
Il se comporte comme un simple bouton-poussoir. Son rôle est de fermer un circuit sur la carte du moteur pour lui dire : « Ouvre-toi ». Le contact est « sec » car il n’envoie aucune tension. Il ne fait que relier deux points.
Pour le branchement, repérez les bonnes bornes :
- Sur le visiophone : cherchez « Gate », « Portail », « Dry Contact », ou « COM » et « NO » (Normally Open).
- Sur la carte moteur : trouvez l’entrée « commande externe« , « bouton-poussoir », ou « start ».
La connexion se résume à tirer deux fils entre ces points. La polarité n’a aucune importance. Comprendre ce principe de contact sec vous permet d’intégrer votre visiophone à presque n’importe quel automatisme de portail.
Avant de brancher : les derniers gestes qui sauvent
Vous y êtes presque. Le câblage est en place, les connexions semblent bonnes. Mais avant de remettre le courant, quelques gestes de bon sens peuvent vous éviter bien des déconvenues. C’est souvent dans la dernière ligne droite que l’on commet l’erreur fatale.
Prenez une dernière minute pour passer en revue ces points de vigilance. Ce sont les ultimes remparts entre une installation réussie et une panne frustrante.
- Coupez le courant : On ne le dira jamais assez. Disjonctez toujours l’alimentation générale au tableau électrique avant de toucher le moindre fil, surtout celui du 230V. La sécurité n’est pas une option.
- Lisez la notice : Oui, encore. Chaque modèle a ses propres subtilités. Ce document est votre meilleur allié pour éviter une erreur bête.
- Vérifiez vos serrages : Des fils mal vissés dans les borniers sont une cause fréquente de pannes. Tirez doucement sur chaque fil. Il doit tenir fermement, sans jeu.
Le cablage visiophone n’a rien de sorcier. C’est une suite d’étapes où la rigueur et la préparation font la différence. Vous avez désormais toutes les cartes en main pour réussir.
Alors, prêt à vous lancer ?
Vous voilà désormais armé des connaissances essentielles pour mener à bien votre projet. Le câblage d’un visiophone, bien que technique, repose sur des principes logiques : le bon câble, le respect de la polarité et la séparation des courants. Avec méthode et en suivant la notice, vous avez toutes les clés pour une installation fiable et durable.
