Vous craignez d’endommager vos machines coûteuses en effectuant une modification électrique hasardeuse sur votre tableau ? Maîtriser le branchement triphasé 5 fils sur 4 fils permet d’alimenter efficacement vos moteurs asynchrones en supprimant le conducteur neutre inutile.
Découvrez la méthode fiable pour isoler le fil bleu et vérifier l’équilibrage de vos phases afin de garantir la sécurité totale de votre installation.
Pourquoi passer d’un branchement triphasé 5 fils à une configuration 4 fils ?
Identifier la différence entre le 3P+N+T et le 3P+T

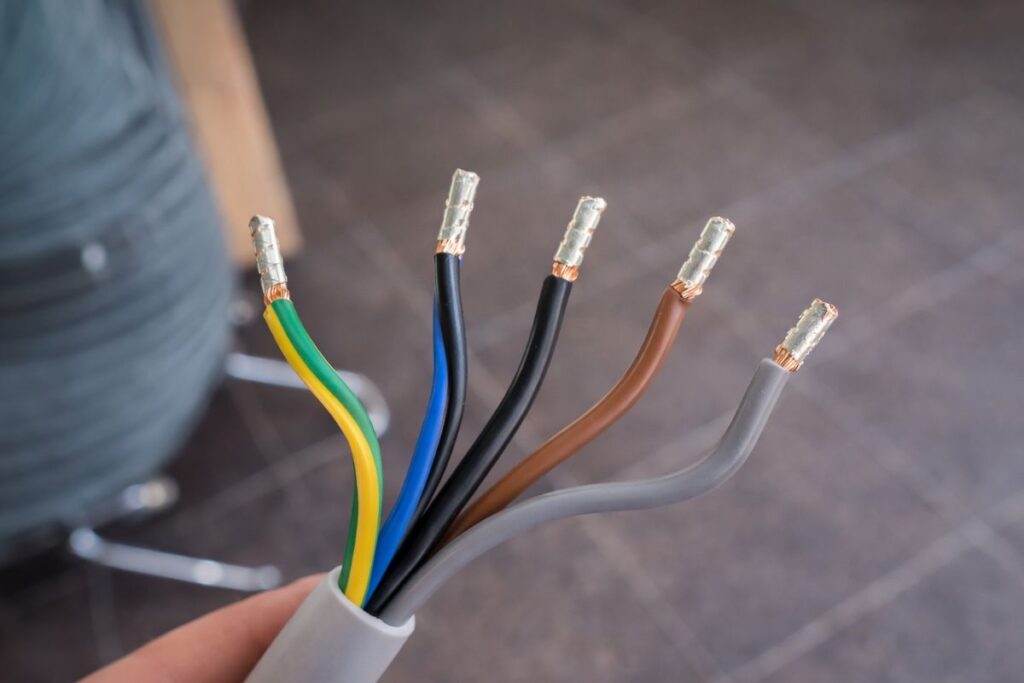

Le système 3P+N+T embarque cinq câbles : trois phases, le neutre et la terre. À l’inverse, le 3P+T se déleste simplement du conducteur bleu. Vous visualisez la nuance ? C’est la base pour comprendre le branchement triphasé 5 fils sur 4 fils.
En domestique, ce neutre est vital pour créer le 230V avec une phase. Mais en industrie, sur des charges équilibrées, il ne sert strictement à rien. Le courant n’y circule pas.
Si votre appareil consomme la même puissance sur chaque phase, le neutre devient inutile. C’est le principe de l’équilibre parfait.
Quels équipements fonctionnent sans le conducteur neutre ?
Les machines compatibles sont spécifiques. Les moteurs asynchrones et les fours industriels sont les premiers concernés. Ces récepteurs triphasés purs n’ont besoin que des trois phases.
En charge équilibrée, la somme vectorielle des courants est nulle au point neutre. Aucun retour de courant n’est donc nécessaire.
Mais gare aux équipements exigeant le 400V + N. Certains automates ou éclairages intégrés demandent du 230V interne. Dans ce cas, supprimer le neutre est impossible sans tout griller.
- Moteurs asynchrones triphasés
- Fours de cuisson industriels
- Pompes de relevage haute puissance
Sécuriser l’intervention avant de modifier le câblage existant
On ne touche pas à de telles puissances sans un protocole de sécurité en béton armé.
Procédure de mise hors tension et vérification de sécurité
La règle d’or, c’est la consignation stricte du tableau électrique. Coupez le disjoncteur général et posez un cadenas pour bloquer la manette. Personne ne doit pouvoir remettre le jus pendant que vous manipulez les câbles.
Sortez votre Vérificateur d’Absence de Tension (VAT), c’est non négociable. Testez entre chaque phase et entre phase et terre pour valider la coupure. Ne faites jamais confiance à un simple multimètre bas de gamme, il en va de votre sécurité.
Un court-circuit en triphasé dégage une énergie énorme, gare aux arcs. Portez vos gants isolants et votre écran facial selon la norme NF C 15-100.
Choix d’un disjoncteur tétrapolaire adapté à la nouvelle charge
Dans un branchement triphasé 5 fils sur 4 fils, le calibre est prioritaire. Sans neutre distribué, le disjoncteur doit surveiller uniquement les trois phases actives. La protection thermique et magnétique doit correspondre à la puissance machine.
Utilisez impérativement un appareil qui coupe tout d’un coup. Si une phase reste active, le moteur peut forcer dangereusement. Vous risquez de brûler ses bobinages en un instant.
Le différentiel doit toujours être présent pour la sécurité des personnes. Il détecte la fuite vers la terre, même sans conducteur neutre. Ne faites pas l’impasse sur ce dispositif.
3 étapes pour isoler le neutre en toute conformité
Méthodes d’isolation du fil bleu avec domino ou ruban
Entre domino et ruban, le choix est vite fait. Le domino étanche offre une protection mécanique supérieure. Le ruban professionnel est utile mais peut sécher et se décoller avec le temps.
Adoptez la bonne technique de condamnation. Repliez le fil bleu au fond de la boîte de dérivation. Serrez-le dans une borne isolée pour éviter tout contact électrique. Marquez-le clairement comme « non connecté » pour prévenir tout risque d’erreur futur.
Il faut éviter les contacts accidentels. Une vibration pourrait déplacer un fil mal fixé. Assurez-vous que l’isolation résiste aux conditions de l’armoire électrique.
Respect de la norme NF C 15-100 et calcul des sections
Déterminer la section est vital, même pour un branchement triphasé 5 fils sur 4 fils. Calculez l’épaisseur du cuivre selon l’ampérage. Une section trop faible provoque une chute de tension et un échauffement dangereux des câbles.
Rappelons les exigences réglementaires strictes. La norme NF C 15-100 impose des règles précises sur les modifications. Toute intervention doit être impérativement signalée sur le tableau pour avertir les futurs électriciens intervenant sur l’installation.
L’importance du code couleur est capitale. Gardez le bleu pour le neutre, même s’il est coupé. Ne l’utilisez jamais comme une phase, c’est une faute grave. Demandez un Devis travaux Habitatpresto.
Garantir la stabilité de l’installation après la conversion
Le câblage est fini, mais le travail n’est pas terminé tant qu’on n’a pas vérifié l’équilibre du système.
Contrôle de l’équilibrage des phases et seuil critique
Utilisez une pince ampèremétrique sur chaque phase en marche. Comparez les valeurs lues pour vérifier que la charge est bien répartie. Cette étape valide votre branchement triphasé 5 fils sur 4 fils.
Un écart de plus de 10 % entre les phases est critique. Cela crée des courants de circulation inutiles. Votre installation risque de chauffer anormalement. Vous devez corriger ce défaut immédiatement.
Vérifiez l’équilibrage lors de la mise en service. Refaites un test tous les ans pour prévenir l’usure prématurée.
Maintenance des connexions et documentation du schéma
Les bornes à vis se desserrent avec les vibrations. Un mauvais contact crée un point chaud. C’est la cause numéro un des incendies.
Dessinez le nouveau schéma dans la pochette du coffret. Notez que le neutre est isolé. Cela fera gagner un temps précieux demain.
Laissez assez de longueur au fil bleu. Si vous changez de machine pour un modèle avec neutre, vous serez bien content.
- Serrage annuel des bornes
- Mise à jour du schéma unifilaire
- Étiquetage du conducteur neutre isolé
Modifier votre installation triphasée demande une rigueur absolue pour assurer la sécurité des biens et des personnes. Au-delà du câblage, le respect des normes et la vérification de l’équilibrage sont essentiels. N’hésitez pas à solliciter un professionnel pour valider la conformité de votre intervention.
