Tu te sens totalement perdu face à ce branchement plaque à induction 5 fils qui transforme l’installation de ta nouvelle cuisine en un véritable casse-tête aux allures de danger immédiat ? Rassure-toi, je vais te guider pour identifier sans erreur le rôle du câble noir ou marron et t’expliquer comment coupler les phases pour que tout fonctionne parfaitement sur ta prise 32A. Suis mes conseils pratiques pour maîtriser ces raccordements spécifiques et éviter la surchauffe, car tu découvriras ici la méthode infaillible pour protéger durablement ton équipement et ta maison.
- Les règles du branchement plaque induction sur circuit dédié
- Comment identifier et préparer vos 5 fils avant le raccordement ?
- 3 étapes pour brancher une plaque 5 fils sur une prise 32A
- Les risques réels d’une installation électrique non conforme
Les règles du branchement plaque induction sur circuit dédié
Vous avez votre équipement ? Parfait. Maintenant, on s’attaque au cœur du sujet : la sécurité électrique. Ce n’est pas le moment d’improviser, surtout si vous faites face à un branchement plaque à induction 5 fils.

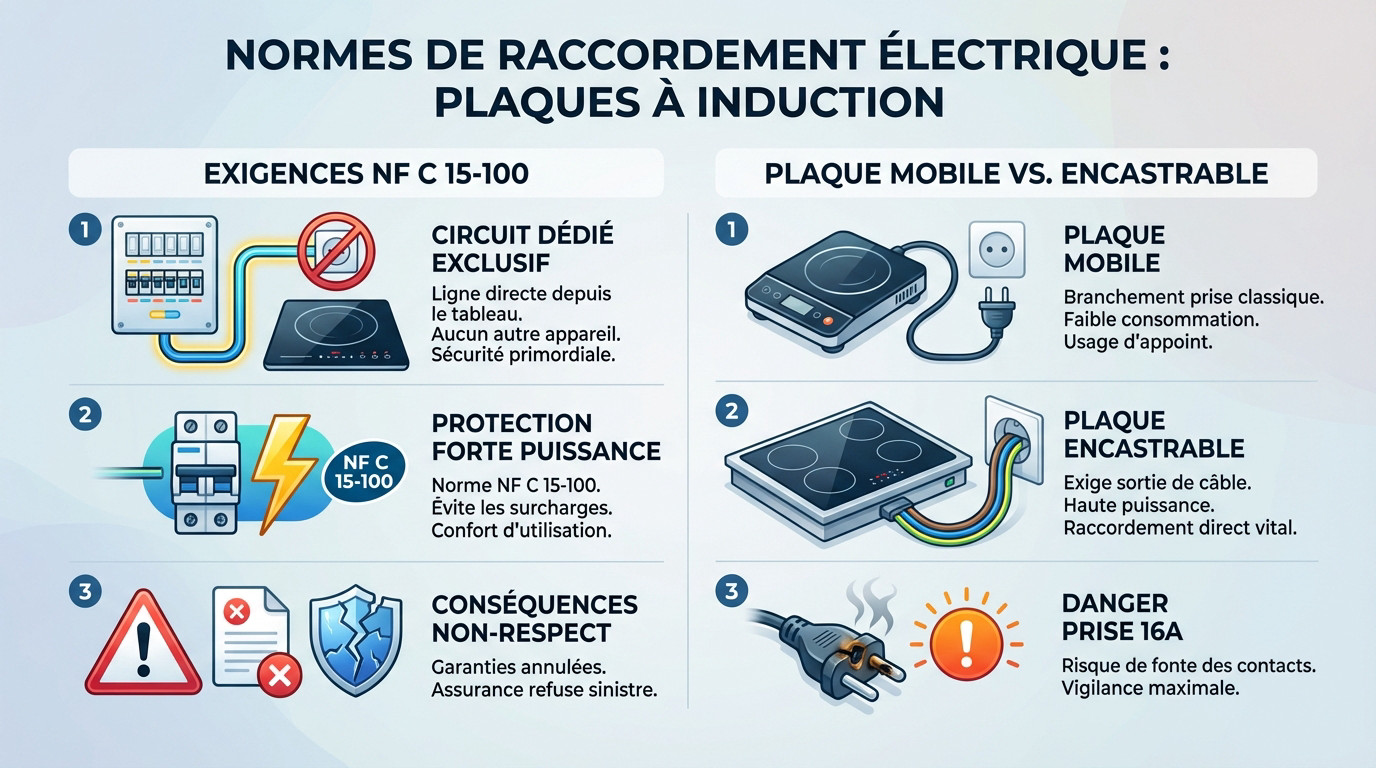

Respecter la norme NF C 15-100 et le circuit indépendant
La norme impose une ligne directe partant du tableau. Ce circuit ne doit alimenter aucun autre appareil. C’est une règle de sécurité majeure.
La norme NF C 15-100 impose une protection spécifique. Cela évite les surcharges sur le reste de l’installation. Le confort d’utilisation en dépend directement. Bref, votre réseau électrique reste stable.
Le non-respect de cette norme annule les garanties. Votre assurance pourrait refuser de couvrir un sinistre électrique.
Différencier plaque mobile et modèle à encastrer
La plaque mobile se branche sur une prise classique. Elle consomme moins d’énergie. Son usage reste souvent d’appoint ou pour les petits espaces.
Le modèle encastrable exige une sortie de câble. La puissance totale dépasse les capacités d’une fiche standard. Le raccordement direct est donc vital.
Voyez comment Transformer une prise électrique en prise radiateur pour illustrer les changements de connectique.
Une erreur de branchement sur une prise 16A ferait fondre les contacts. Soyez extrêmement vigilant.
Comment identifier et préparer vos 5 fils avant le raccordement ?
Une fois le cadre normatif posé, il faut se pencher sur le câblage lui-même, qui peut sembler déroutant au premier abord.

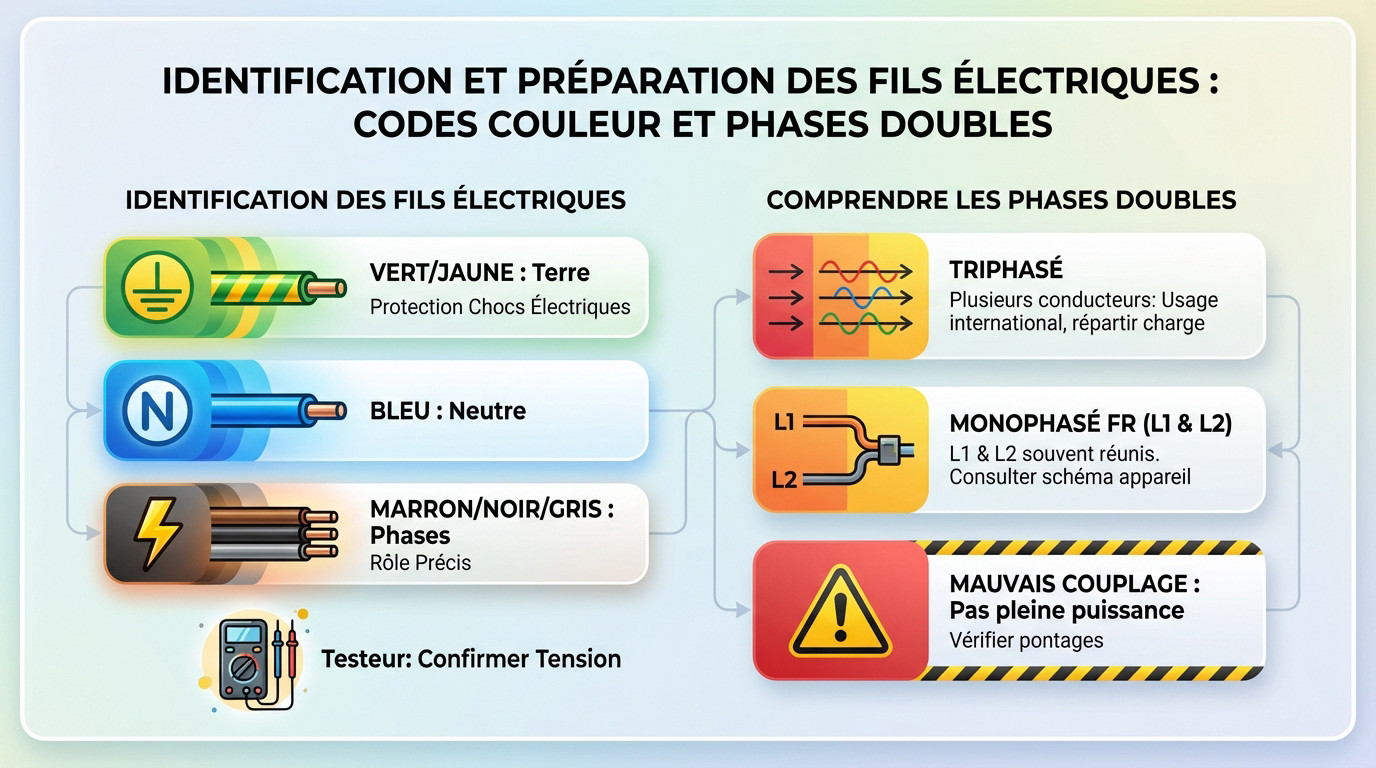

Décoder les couleurs entre phase, neutre et terre
Le fil vert et jaune, c’est votre assurance vie : la terre. C’est votre protection indispensable contre les chocs électriques en cas de fuite. Ne l’oubliez jamais lors du branchement au boîtier mural.
Ensuite, repérez le neutre bleu et les phases pour votre branchement plaque à induction 5 fils. Les phases sont souvent marron, noires ou grises. Chaque couleur a un rôle précis. Un testeur peut aider à confirmer la tension.
Pour ne pas griller votre carte électronique, respectez ce code :
- Vert/Jaune : Terre
- Bleu : Neutre
- Marron/Noir/Gris : Phases
Comprendre le rôle des fils de phase doublés
Vous vous demandez pourquoi tant de câbles sortent de l’appareil ? Les fabricants prévoient souvent un usage international compatible triphasé. Cela permet de répartir la charge sur plusieurs phases distinctes.
Regardez bien la configuration des repères L1 et L2. En monophasé français, ces deux fils doivent souvent être réunis ensemble. Consultez toujours le schéma collé sous l’appareil pour valider.
Pour mieux saisir la puissance appelée, lisez notre guide sur VA, kWh et compteur Linky : comprendre la différence. C’est éclairant.
Un mauvais couplage empêchera la plaque de chauffer à pleine puissance. Vérifiez vos pontages.
3 étapes pour brancher une plaque 5 fils sur une prise 32A
Maintenant que vous maîtrisez les câbles, passons à la pratique sécurisée pour réussir votre branchement plaque à induction 5 fils sans risque.
Sécuriser l’installation et préparer le boîtier mural
Coupez impérativement le disjoncteur général avant toute manipulation sur le circuit. Vérifiez l’absence de tension avec un multimètre fiable. La sécurité est votre priorité absolue ici, ne l’oubliez pas.
Ouvrez la plaque de sortie de câble murale avec soin. Dégagez les fils du mur avec une grande précaution. Regardez bien si les bornes sont propres et totalement accessibles.
Préparez vos outils, surtout un tournevis isolé adapté. Un bon éclairage de la zone de travail est également nécessaire.
Retirez les anciens dominos s’ils sont abîmés. Utilisez du matériel neuf pour un contact optimal.
Réaliser les pontages nécessaires pour le monophasé

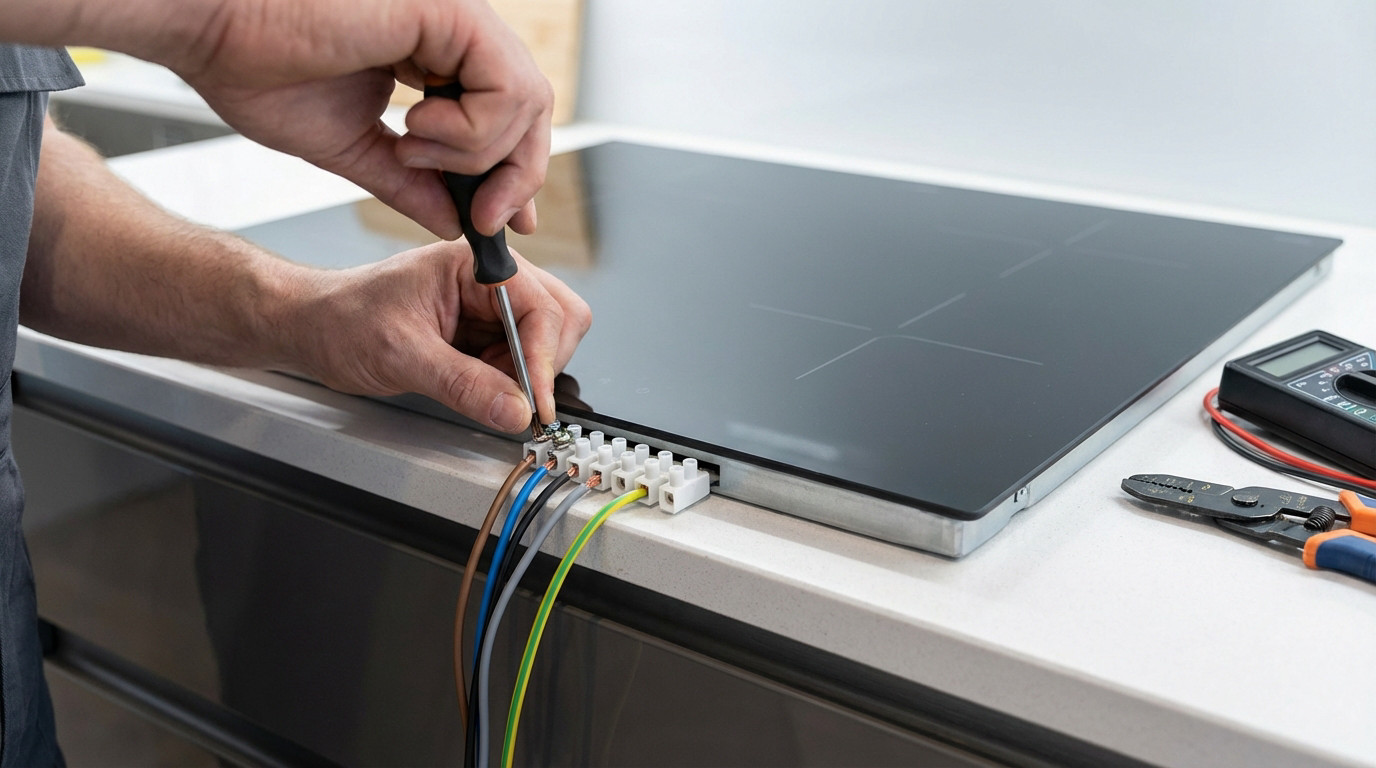

Couplez les fils de phase et de neutre via les shunts fournis. Ces petites pièces métalliques relient les bornes entre elles sur la plaque. C’est l’étape décisive pour passer de 5 à 3 points. Serrez fermement les vis de serrage.
Fixez solidement les conducteurs dans les borniers muraux. Respectez les couleurs : bleu avec bleu, marron ou noir avec rouge. La terre se branche toujours en dernier pour sécuriser.
Suivez scrupuleusement ces trois actions :
- Placer les shunts de pontage.
- Insérer les fils dans les bornes.
- Serrer les bornes au maximum.
Les risques réels d’une installation électrique non conforme
Vérifier le disjoncteur 32A et le différentiel de type A
Tu dois impérativement valider la présence d’un interrupteur différentiel de type A sur ta ligne. Ce modèle détecte les courants de fuite spécifiques aux plaques, là où un type AC reste aveugle. Un type AC ne suffit pas pour ta sécurité.
Contrôle ensuite le calibre de ton disjoncteur divisionnaire. Il doit être de 32 ampères précisément pour encaisser la puissance. Un calibre plus faible sautera sans cesse, coupant ta cuisson en plein élan.
Vérifiez que le tableau électrique est bien étiqueté et clair. Cela facilite les interventions futures en cas de panne imprévue.
Testez régulièrement le bouton « Test » du différentiel. C’est une habitude simple pour rester protégé.
Prévenir les surchauffes dues à une section de câble inadaptée
Attention, utiliser un câble inférieur à 6 mm² est une erreur grave, surtout pour un branchement plaque à induction 5 fils. Une section trop fine va chauffer anormalement sous la charge électrique. Cela peut provoquer la fonte des isolants et déclencher un incendie domestique.
Un mauvais serrage est tout aussi traître pour ton installation. Des arcs électriques peuvent se former dans le boîtier si le contact n’est pas franc. Cela détériore le matériel et crée des pannes intermittentes agaçantes.
Sois vigilant face à ces signes d’alerte immédiats :
- Une odeur persistante de chaud ou de plastique.
- Des disjonctions fréquentes et inexpliquées.
- Des traces de brûlure visibles sur les fils.
Voilà, tu as toutes les cartes en main pour dompter ce branchement à 5 fils ! Garde toujours en tête que la sécurité passe avant tout : le raccordement à la terre est non négociable. Si tu as le moindre doute face aux couleurs, fais appel à un électricien qualifié. À toi les bons petits plats !
